紅外探測器系統分為紅外發射單元、紅外接收單元和微處理器單元組成。紅外發射單元注意包括正弦波段振蕩電路、加法器電路、壓控電流源電路等；紅外接收單元主要包括電流電壓轉換電路、窄帶濾波電路、精密全波整流電路等。

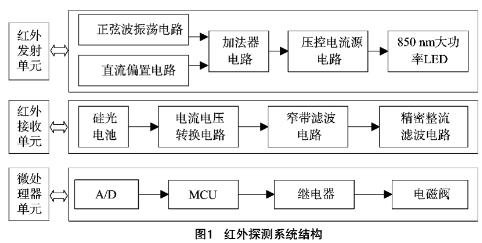

  紅外發射單元產生一定頻率的正弦波，驅動大功率LED發射處紅外光向靶標照射，當靶標進入系統探測區域時，紅外接收單元將接收到由靶標反射的紅外光，經過濾波、整流后交由微處理器單元處理，微處理器單元通過A/D轉換將紅外接收單元接收到的光信號轉換為數字量送入單片機，當大于某一設定閾值時，單片機發出指令通過繼電器控制電磁閥打開閥門開始噴霧；反之，小于閾值則停止噴霧。探測系統結構如下圖所示：
