被動紅外探測器有多種型號，不同型號的探測器有不同的技術指標和安裝方式等。下面就來介紹一下DS940被動紅外探測器的安裝及接線圖情況：

  DS940是一個探測性能很強的被動紅外動態探測器，它使用了先進的信號處理技術，提供了高超的探測和防誤報性能。有人通過探測區域時，探測器將會探測區域內人體的活動。探測到動態后，紅外探測器會向控制主機發動一報警信號。

  它的安裝情況：

  1、使用小螺絲刀移開外殼。

  2、按垂直調節，取下電路板。

  3、選擇安裝位置。將該紅外探測器安裝在侵入者最可能通過的地方。

  4、應避免安裝在如下位置：室外、太陽光下、冷熱氣流下、轉動的物體下、熱源附近、空調通風口、窗戶及未封閉的墻、有寵物等處。

  5、防寵物安裝：探測器的安裝高度為距離地面2.25m-2.7m。

  6、安裝探測器。

  7、僅使用隨附螺釘，以免損壞電路板。

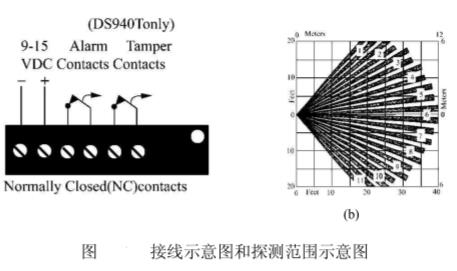

  8、布線（下面為被動紅外探測器接線示意圖：）

  9、LED操作（見使用說明書）。

  10、調節好下視探測范圍后，取下屏蔽物。

  11、調整紅外探測范圍（如有必要），以便準確捕捉各種行為。

  12、對紅外探測器定期進行布防測試。探測器在通電加溫后2min內，不會有任何反應，因此，需等待2min再進行布測。
